Ambienti confinati

QUADRO GENERALE

Cos’è un ambiente confinato?

Gli ambienti confinati sono spazi delimitati dall’uomo, spesso di dimensioni ridotte, che hanno apertura limitata e un accesso controllato. Questi ambienti possono contenere rischi specifici come scarsa ventilazione, presenza di sostanze tossiche, atmosfere esplosive o condizioni ambientali che rendono difficile o pericoloso l’accesso e l’uscita. Alcuni esempi possono includere silos, serbatoi, tubazioni, cunicoli e pozzi.

Ecco un quadro generale per introdurre alcuni concetti

Normativa di riferimento

In Italia, la gestione degli ambienti confinati è regolamentata principalmente da:

• D.Lgs. n. 81/2008 (Testo Unico sulla Sicurezza sul Lavoro):
  Specifica le misure di prevenzione e protezione applicabili a tutti i luoghi di lavoro, includendo anche gli ambienti confinati.

Art. 66 – Lavori in ambienti sospetti di inquinamento

«È vietato consentire l’accesso dei lavoratori in pozzi neri, fogne, camini, fosse, gallerie e in generale in ambienti e recipienti, condutture, caldaie e simili, ove sia possibile il rilascio di gas deleteri, senza che sia stata previamente accertata l’assenza di pericolo […] ovvero senza previo risanamento dell’atmosfera mediante ventilazione o altri mezzi idonei. Quando possa esservi dubbio sulla pericolosità dell’atmosfera, i lavoratori devono essere legati con cintura di sicurezza, vigilati per tutta la durata del lavoro e, ove occorra, forniti di apparecchi di protezione.»

Art. 121 – Presenza di gas negli scavi

«Quando si eseguono lavori entro pozzi, fogne, cunicoli, camini e fosse in genere, devono essere adottate idonee misure contro i pericoli derivanti dalla presenza di gas o vapori tossici, asfissianti, infiammabili o esplosivi […].»

Allegato IV, punto 3 – Ambienti confinati

Riguarda strutture come vasche, canalizzazioni, tubazioni, serbatoi, recipienti e silos, nei quali «alcuni ambienti possono determinare gravi rischi per la sicurezza e la salute dei lavoratori», tra cui gas, vapori nocivi, temperature pericolose, polveri infiammabili o esplosive

D.P.R. 177/2011 – Integrazione al D.Lgs. 81

Il D.P.R. 14 settembre 2011, n. 177 definisce norme specifiche (articoli 1–3) per la qualificazione delle imprese e dei lavoratori che operano negli ambienti sospetti di inquinamento o confinati, in attuazione proprio degli articoli 66 e 121 del D.Lgs. 81/08 e dell’Allegato IV punto 3 ().

In sintesi:

• Art. 66: vieta l’accesso ai lavoratori in ambienti con possibile presenza di gas pericolosi, salvo adeguate precauzioni.

• Art. 121: introduce “misure idonee” specifiche per gas/vapori tossici negli scavi.

• Allegato IV, p. 3: definisce i tipi di strutture considerate “confinati”.

• Il D.P.R. 177/2011 completa il quadro definendo formazione, requisiti e procedure per operatori e imprese.

• Norma Tecnica UNI EN 60079 e UNI EN 60079-10:

Riguardano la classificazione e le misure di sicurezza negli ambienti potenzialmente esplosivi.

• UNI EN 60079-10:

Classifica gli ambienti potenziali

Definizione delle zone (per gas/vapori)

• Zona 0

Luogo in cui un’atmosfera esplosiva è presente continuativamente, per lunghi periodi o frequentemente

• Zona 1

Luogo in cui è probabile che si formi un’atmosfera esplosiva occasionalmente durante le normali operazioni

• Zona 2

Luogo in cui non è probabile che si formi un’atmosfera esplosiva nel normale funzionamento, ma se ciò accade, è probabile che persista solo per brevi periodi

Parametri di probabilità e permanenza annuale

Secondo la norma

Zona Probabilità annua P Ore/anno

0 P > 10^–2 ~100 h

1 10^–2 > P > 10^–4 1–100 h

2 10^–4 > P > 10^–6 0,01–1 h

Applicabilità della norma

• Si applica ad ambienti dove possono formarsi miscele gas‑aria infiammabili alla pressione e temperatura atmosferica

• Non si applica a miniere con grisou, produzioni di esplosivi, guasti catastrofici eccezionali, ambienti domestici o medici, né zone con pericolo solo legato a polveri (quest’ultime sono trattate dalla EN 60079‑10‑2)

• L’attuale edizione italiana (CEI EN IEC 60079‑10‑1:2021, edizione 2023) è in vigore dal 23 gennaio 2024, sostituendo integralmente la versione del 2016

In sintesi operativa

1. Verifica presenza/frequenza di miscele esplosive nel luogo.

2. Calcola i tempi/ore di persistenza su base annua.

3. Classifica la zona secondo i criteri sopracitati (0, 1 o 2).

4. Utilizza le equazioni e gli allegati tecnici della norma per valutare ventilazione, persistenza, ecc.

• UNI 11347:

Valuta il rischio di inquinamento e classificazione

• Circolare del Ministero del Lavoro e delle Politiche Sociali del 22 gennaio 2008:
  Fornisce indicazioni operative e schede di sicurezza relative agli ambienti confinati.

Come individuare un ambiente confinato in azienda?

Per individuare un ambiente confinato è necessario eseguire analisi che valutano:

• La presenza di spazi delimitati con apertura limitata
• La possibilità di scambiare aria con l’esterno
• La presenza di rischi specifici come sostanze chimiche, atmosfera non sicura o condizioni di lavoro particolarmente difficili
• Procedere con una mappatura degli ambienti e redigere un elenco dei luoghi considerati confinati

Dall’individuazione, occorre effettuare una valutazione dei rischi e attuare misure di sicurezza adeguate.

La mappatura degli ambienti confinati o sospetti di inquinamento in un’azienda è un processo tecnico e documentale essenziale per la sicurezza dei lavoratori, previsto dalla normativa (art. 66, art. 121 e Allegato IV del D.Lgs. 81/08, oltre al D.P.R. 177/2011).

Una corretta mappatura consente di identificare ambienti pericolosi, valutarne i rischi specifici (gas, asfissia, incendi, ecc.) e predisporre misure di prevenzione e protezione.

Fasi operative della mappatura

1. Raccolta documentale preliminare

• Planimetrie, layout di impianti, schemi tecnici, disegni di serbatoi, silos, cunicoli, vasche, canalizzazioni, etc.

• Schede di sicurezza (SDS) di sostanze pericolose presenti nei luoghi.

• Procedure operative e documenti di manutenzione.

2. Sopralluogo tecnico

• Ispezione visiva e fisica di tutte le aree potenzialmente a rischio.

• Verifica accessibilità (singolo ingresso, botola, verticalità, spazio ridotto, ventilazione naturale assente, ecc.).

• Rilevamento strumentale preliminare: misurazioni di O₂, CH₄, H₂S, CO, ecc. con strumenti multigas.

3. Identificazione degli ambienti confinati

Secondo la definizione normativa (D.P.R. 177/2011), sono ambienti caratterizzati da:

• Accessi limitati e difficoltosi.

• Ventilazione naturale insufficiente.

• Presenza potenziale o reale di agenti inquinanti (gas, vapori, polveri).

• Rischio di incendio/esplosione/asfissia.

4. Classificazione e registrazione

Per ogni ambiente identificato:

• Codifica univoca (es: “SILO-01”, “VASCA-2”).

• Scheda tecnica descrittiva: dimensioni, materiali, sostanze presenti, rischi potenziali, accessi, ventilazione.

• Classificazione ATEX se applicabile (zona 0, 1, 2 — vedi UNI EN 60079-10-1).

5. Redazione del registro degli ambienti confinati

Un documento che deve contenere:

• Elenco completo degli ambienti confinati.

• Valutazione del rischio per ciascuno.

• Misure di prevenzione (ventilazione, rilevamento gas, DPI, procedure di emergenza).

• Procedure di accesso sicuro.

Azioni successive alla mappatura

Formazione obbligatoria

Tutti gli operatori e preposti che accedono agli ambienti confinati devono seguire formazione specifica (come previsto dal D.P.R. 177/2011), con aggiornamenti periodici.

Procedure di lavoro

• Piani di intervento con permesso di lavoro (work permit).

• Controlli strumentali pre-ingresso (gas, ossigeno).

• Sorveglianza esterna durante le attività in ambiente confinato.

• Predisposizione di sistemi di recupero (tripode, verricelli, imbracature).

Aggiornamento continuo

La mappatura va aggiornata periodicamente:

• A seguito di modifiche strutturali o impiantistiche.

• Se cambiano le sostanze utilizzate.

• Dopo ogni evento critico o incidente.

Strumenti utili

• Strumenti rilevatori multigas (4 o più sensori).

• Schede di analisi ambientale.

• Software di gestione ambienti confinati (facoltativo, ma utile).

• Schede ATEX (se si rilevano atmosfere esplosive o infiammabili).

In sintesi

La mappatura degli ambienti confinati:

• Non è solo un adempimento normativo ma uno strumento operativo.

• Serve a prevenire incidenti gravi e mortali, spesso causati da asfissia, gas o mancanza di procedure corrette.

• Va documentata, firmata, e mantenuta aggiornata.

Procedura per mettere in sicurezza gli ambienti confinati

Le procedure standard comprendono:

1. Valutazione del rischio
   Analisi dettagliata delle condizioni dell’ambiente, dei rischi presenti e delle attività da svolgere.

Valutazione del rischio in ambienti confinati: principali azioni

1. Censimento e mappatura

• Individuare e censire tutti gli ambienti confinati o sospetti di inquinamento presenti (cisterne, serbatoi, condotte, vasche, ecc.).

• Descrivere caratteristiche: accessi, volume, ventilazione, frequenza di ingresso.

• Fare schede ambiente e planimetrie.

2. Identificazione dei pericoli specifici

• Atmosfere pericolose: mancanza di ossigeno, presenza di gas/vapori infiammabili o tossici.

• Cadute dall’alto, scivolamenti, sommersione.

• Rischi meccanici, elettrici, termici.

• Presenza di sostanze residue o processi chimici.

3. Valutazione dei rischi

• Stimare probabilità ed entità del danno per ogni pericolo individuato.

• Considerare fattori organizzativi: procedure, formazione, addestramento, supervisione.

• Valutare rischi legati alle attività da svolgere (es. saldatura, pulizia, ispezione).

4. Misure tecniche e organizzative

• Stendere procedure di accesso, uscita e lavoro sicuro.

• Redigere e applicare permessi di lavoro (work permit).

• Verificare necessità di ventilazione forzata o bonifica preventiva.

• Prevedere il monitoraggio strumentale (gas detector).

5. DPI e attrezzature

• Stabilire DPI obbligatori: autorespiratori, imbracature, tripodi, rilevatori portatili, ecc.

• Definire procedure per la verifica periodica e la manutenzione dei DPI.

6. Piano di emergenza e soccorso

• Elaborare piano specifico per il recupero in emergenza.

• Individuare personale addestrato per intervento in emergenza.

• Verificare disponibilità e funzionamento di attrezzature di soccorso.

7. Formazione e addestramento

• Formazione teorico-pratica specifica per operatori, preposti e addetti al soccorso.

• Addestramento all’uso corretto dei DPI e simulazioni pratiche.

8. Revisione e aggiornamento

• Aggiornare la valutazione del rischio periodicamente o in caso di:

• Modifiche strutturali o impiantistiche.

• Introduzione di nuove attività/prodotti.

• Incidenti, near miss o segnalazioni.

9. Strumenti pratici utili:

• Schede di censimento.

• Checklist di verifica pre-accesso.

• Schede di valutazione del rischio per ciascun ambiente.

• Registro delle misurazioni atmosferiche.

2. Pianificazione delle misure di sicurezza:

1. Installazione dell’impianto di ventilazione.
2. Utilizzo di dispositivi di protezione individuale (DPI) specifici.
3. Segnaletica di sicurezza.
4. Presenza di sistemi di emergenza e di allarme.
5. Creare una check list delle azioni

Verifica	Descrizione	Esito (✓ / ✗ / N.A.)	Note
Presenza di specifica valutazione dei rischi	È disponibile una valutazione dei rischi aggiornata?
Permesso di lavoro compilato	È stato redatto e firmato il permesso di lavoro?
Segnaletica e delimitazione	Area segnalata e accesso controllato?
Monitoraggio gas e ossigeno	Effettuato controllo con strumentazione idonea?
Piano di emergenza e salvataggio	Predisposto e noto a tutti gli operatori?
DPI idonei	Verificata disponibilità e corretto utilizzo?
Formazione e addestramento	Operatori formati e addestrati?
Supervisione	È presente persona preposta al controllo esterno?
Comunicazioni	Sistemi di comunicazione funzionanti?

3. Addestramento del personale:
   Gli operatori devono essere formati sulle procedure di accesso e lavoro in ambienti confinati.

Ecco alcuni dei principali corsi di addestramento (secondo normativa e buone prassi, come le linee guida INAIL):

1. Corso di formazione teorico-pratica per lavori in ambienti confinati o sospetti di inquinamento

• Obbligatorio per operatori che entrano fisicamente negli ambienti confinati.

• Contenuti tipici:

• Definizione e classificazione degli ambienti confinati

• Principali rischi specifici (gas, incendi, anossia, ecc.)

• Normativa di riferimento (D.Lgs. 81/08, DPR 177/2011)

• Procedure di sicurezza, permessi di lavoro, monitoraggi

• DPI specifici (autorespiratori, rilevatori portatili, ecc.)

• Addestramento pratico all’uso dei DPI

• Tecniche di ingresso e uscita in sicurezza

• Durata indicativa: 8-16 ore (a seconda del ruolo e della complessità)

2. Corso di addestramento pratico all’uso di DPI di terza categoria

• Obbligatorio quando si usano DPI per la protezione delle vie respiratorie o anticaduta.

• Contenuti:

• Uso corretto di autorespiratori, dispositivi filtranti, imbracature, tripodi, verricelli

• Verifica e manutenzione ordinaria dei DPI

• Durata: variabile (in genere 4-8 ore)

3. Corso per gestione emergenze e primo soccorso in ambienti confinati

• Per operatori incaricati anche di gestire o supportare le emergenze.

• Contenuti:

• Procedure di salvataggio e autosoccorso

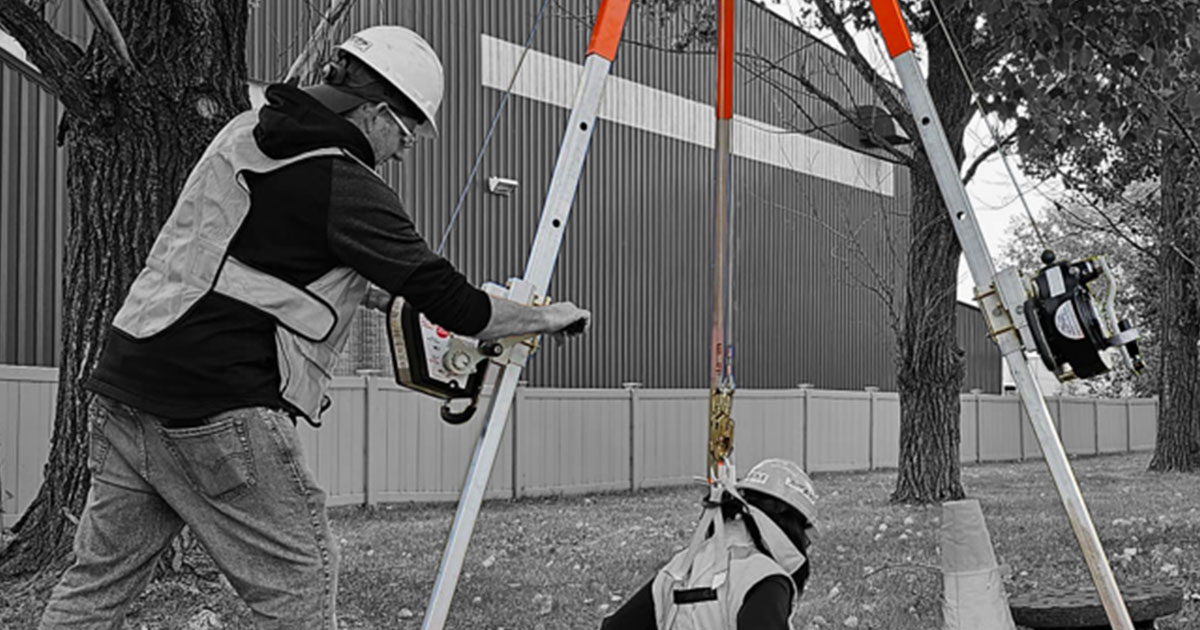

• Tecniche di recupero con verricello/tripode

• Simulazioni di emergenze reali

• Spesso integrato nella formazione principale o svolto come modulo aggiuntivo.

4. Corso per preposti o coordinatori dei lavori in ambienti confinati

• Obbligatorio se presenti figure di coordinamento o supervisione.

• Contenuti:

• Responsabilità e compiti specifici

• Pianificazione delle attività

• Controllo dei permessi di lavoro

• Coordinamento del personale durante emergenze

5. Aggiornamento periodico

• Raccomandato ogni 3 anni (in alcune aziende anche più frequente).

• Include:

• Ripasso normativo

• Simulazioni pratiche

• Verifica delle procedure interne aggiornate

4. Procedura di accesso e lavoro:
   • Permessi di lavoro.
   • Sorveglianza continua.
   • Presenza di personale addestrato e attrezzato.

5. Verifiche e monitoraggi:
   • Misurazione continua o periodica delle condizioni ambientali.
   • Controllo costante della presenza di sostanze tossiche o atmosfere esplosive.

Cosa fare in caso di incidente in ambienti confinati?

In caso di emergenza o incidente, le attività da svolgere sono:

1. Allertare immediatamente i servizi di emergenza (118, vigili del fuoco).
2. Attivare il piano di pronto intervento:
   • Azioni di soccorso per le persone coinvolte.
   • Evacuazione dell’ambiente.
   • Isolamento della zona interessata.
3. Intervenire con personale addestrato:
   • Utilizzare dispositivi di salvataggio e di protezione.
   • Verificare le condizioni di salute e sicurezza delle persone soccorse.
4. Valutare la causa dell’incidente:
   • Analizzare le ragioni dell’insorgenza dell’incidente.
   • Documentare quanto accaduto per prevenire eventi futuri.
5. Comunicare alle autorità competenti:
   • Segnalare l’incidente all’Inail e all’Asl competente, come previsto dalla normativa.

Conclusioni

Gli ambienti confinati costituiscono un rischio elevato in molti settori industriali e devono essere gestiti con attenzione attraverso un’attenta individuazione, una puntuale valutazione dei rischi, la formazione del personale e l’adozione di procedure di sicurezza rigorose.

GRUETTE

Le gruette per ambienti confinati sono attrezzature essenziali progettate per facilitare l’accesso, il recupero e il sollevamento di persone e materiali all’interno di spazi ristretti e potenzialmente pericolosi. A differenza delle gru tradizionali, sono specifiche per operare in contesti dove lo spazio è limitato e le condizioni ambientali possono essere critiche.

Ruolo delle gruette negli ambienti confinati

Le gruette sono dispositivi fondamentali per garantire la sicurezza nelle operazioni in questi ambienti. Le loro funzioni principali sono:

1. Accesso sicuro: Permettono la calata controllata di operatori all’interno del confinato.
2. Recupero di emergenza: Consentono l’estrazione rapida e sicura di un operatore infortunato o svenuto, senza che il soccorritore debba entrare nell’ambiente (recupero non-entry). Questo è un requisito cruciale della normativa.
3. Sollevamento materiali: Utilizzate anche per movimentare attrezzi o piccoli carichi.

Componenti principali di una gruetta per ambienti confinati

Una gruetta per ambienti confinati è un sistema modulare, spesso composto dai seguenti elementi:

1. Base (o zoccolo): La parte inferiore che garantisce la stabilità del sistema. Può essere:
   • Pieghevole/Smontabile: Per facilitare il trasporto e il posizionamento.
   • Contrapesata: Dotata di contrappesi per evitare il ribaltamento, utile quando non è possibile ancorare la base.
   • A incasso/fissa: Ancorata permanentemente al suolo in punti di accesso specifici.
   • Monopode/Braccio davit: Un braccio estensibile e orientabile (a volte a “J” o a “L”) fissato a una base. Particolarmente utile quando l’apertura non è centrata o quando è necessario un raggio d’azione maggiore.
2. Dispositivo di recupero/sollevamento:
   • Argano di recupero (o paranco di salvataggio): Dotato di una manovella per l’avvolgimento manuale o motorizzato di un cavo (acciaio o sintetico). Permette il sollevamento o la calata controllata della persona. Spesso include un sistema a ruota libera o un freno automatico.
   • Dispositivo anticaduta retrattile con funzione di recupero (recuperatore): Combina le funzioni di un anticaduta (che blocca la caduta in caso di strappo) con quelle di un argano, consentendo il recupero dell’operatore dopo un’eventuale caduta. È il dispositivo più consigliato e diffuso.
3. Imbracatura anticaduta: Indossata dall’operatore, è il punto di collegamento al dispositivo di recupero. Deve essere specifica per ambienti confinati (spesso con attacco dorsale o sternale).

Caratteristiche e Requisiti

• Leggerezza e Portabilità: Spesso realizzate in alluminio per essere facilmente trasportabili e assemblabili sul posto.
• Resistenza e Robustezza: Devono sopportare carichi elevati, sia in condizioni normali che in caso di recupero di emergenza.
• Certificazione: Ogni componente e l’intero sistema devono essere certificati secondo le normative vigenti (es. UNI EN 795 per i dispositivi di ancoraggio, UNI EN 1496 per i dispositivi di salvataggio, UNI EN 360 per i retrattili, UNI EN 361 per le imbracature).
• Facilità d’uso: Devono essere semplici da montare, smontare e utilizzare, anche in situazioni di stress o emergenza.
• Stabilità: Il sistema deve essere intrinsecamente stabile o poter essere stabilizzato con contrappesi o ancoraggi.
• Versatilità: Alcuni modelli permettono l’installazione di più dispositivi (es. un argano e un retrattile) contemporaneamente.

Normativa e sicurezza

L’uso delle gruette per ambienti confinati è strettamente regolamentato, dato l’elevato rischio associato a questi spazi. Le principali normative e procedure includono:

• D.P.R. 177/2011 (Italia): Regolamento sulla qualificazione delle imprese e dei lavoratori addetti alle attività in ambienti sospetti di inquinamento o confinati. Impone l’obbligo di un presidio esterno e di un’attrezzatura per il recupero immediato dell’operatore.
• Valutazione dei rischi: Fondamentale per identificare i pericoli specifici dell’ambiente confinato e definire le procedure operative e di emergenza.
• Permesso di lavoro: Obbligatorio prima di ogni accesso, definisce le misure di sicurezza, le attrezzature da usare, i dispositivi di protezione individuale (DPI) e le procedure di emergenza.
• Presenza di un sorvegliante (o “uomo all’esterno”): Una persona adeguatamente formata deve rimanere all’esterno dell’ambiente confinato, in comunicazione costante con l’operatore all’interno e pronta a intervenire con la gruetta in caso di emergenza.
• Formazione e addestramento: Tutti gli operatori, i sorveglianti e gli addetti al recupero devono ricevere una formazione specifica e un addestramento pratico sull’uso della gruetta e sulle procedure di emergenza.

In conclusione, le gruette sono dispositivi vitali per la sicurezza nelle operazioni in ambienti confinati, permettendo un accesso controllato e, soprattutto, un recupero rapido ed efficace in caso di necessità, riducendo al minimo il rischio per i soccorritori. Sono un pilastro della strategia “recupero non-entry”, che mira a salvare vite senza mettere a rischio altri operatori.

ANCORAGGI PER ACCESSO ED ESTRAZIONE

Lavorare negli Ambienti Confinati o sospetti di inquinamento espone i lavoratori a pericoli gravissimi (asfissia, intossicazione, esplosioni o cadute). Per questo, la legge italiana impone la presenza di una squadra di soccorso esterna, addestrata e pronta ad intervenire con dispositivi di recupero idonei.

Le soluzioni per l’estrazione sono essenziali sia come ancoraggio di sicurezza durante le normali operazioni che come vero e proprio sistema di recupero in caso di emergenza.

Treppiede (Tripode)

Il Treppiede o Tripode è la soluzione più diffusa per l’accesso e l’estrazione in spazi confinati con apertura verticale (es. pozzetti, cisterne interrate).

Caratteristiche e Funzionamento

• Struttura autoportante: Tre gambe regolabili garantiscono la stabilità e permettono di posizionarlo sopra l’apertura.
• Ancoraggio certificato: La testa centrale del treppiede funge da punto di ancoraggio robusto (Classe B) per i dispositivi di protezione individuale (DPI) anticaduta e per il sistema di recupero.
• Componenti abbinati: Il treppiede ospita due dispositivi fondamentali:
  • Anticaduta retrattile con funzione di recupero: Assicura l’operatore durante il lavoro. In caso di caduta o infortunio, può essere commutato in modalità verricello per sollevare l’operatore.
  • Verricello (o argano) di soccorso: Un dispositivo meccanico, spesso a manovella, che permette la risalita controllata del lavoratore infortunato o del soccorritore, con un carico di lavoro (WLL) adeguato.

Vantaggi: Leggero, rapido da montare, ideale per accessi verticali diretti.

Gruette (Sistemi a braccio rotante o Davit System)

Le Gruette sono un’alternativa più versatile, specialmente quando l’accesso verticale non è centrale o lo spazio per la base è limitato.

Tipologie e flessibilità:

• Struttura modulare: Composte da un montante verticale (fusto) e un braccio orizzontale (sbraccio) che si estende sopra l’apertura. Molti modelli hanno bracci regolabili o telescopici.
• Ancoraggio rotante: Il braccio può offrire più punti di ancoraggio e spesso è in grado di ruotare sulla base. Questa rotazione è cruciale perché permette di spostare il ferito dall’apertura (la zona di pericolo) a un’area sicura sul piano di lavoro (recupero a bordo).
• Basi variabili: L’estrema flessibilità è data dalle basi:
  • Basi a contrappeso: Non richiedono fissaggio a terra, ma utilizzano pesi per la stabilità.
  • Basi fisse a manicotto: Permettono di installare punti fissi in più luoghi e spostare il braccio della gruetta a seconda delle esigenze.
  • Basi a morsetto o per gancio traino: Soluzioni specializzate per argini in cemento o per interventi rapidi con l’ausilio di un veicolo.

Vantaggi: Maggiore sbraccio, modulabilità, gestione ottimale della fase di sbarco del ferito.

Soluzioni per accessi orizzontali e inclinati

Non tutti gli ambienti confinati sono pozzi. L’estrazione da cisterne orizzontali, tubazioni o serbatoi con accesso laterale richiede strumenti specifici.

• Sistemi a piantana/braccio a muro: Strutture a sbraccio con base fissa o portatile, concepite per installazioni laterali. Il braccio si estende orizzontalmente sopra l’apertura, permettendo l’uso di verricelli in linea.
• Linee vita temporanee e carrelli: In ambienti più ampi o in tubazioni, si possono utilizzare linee vita a cavo o a fettuccia come ancoraggio, in abbinamento a sistemi che permettono lo scorrimento del DPI di recupero lungo l’asse orizzontale/inclinato.
• Bracci di ancoraggio telescopici: Specifici per essere montati su pareti o basamenti e raggiungere il punto di accesso con uno sbraccio molto esteso.

Estricatori, barelle e tecniche di movimentazione

L’attrezzatura di sollevamento è solo metà dell’opera. Il successo del soccorso dipende dalla corretta gestione dell’infortunato.

• Imbracature di soccorso: Le imbracature utilizzate devono essere certificate per il lavoro in quota e il recupero (). Devono consentire il sollevamento in posizione verticale o semi-verticale tramite l’attacco sternale o dorsale.
• Barelle speciali (estricatori):
  • Barelle a cesto/avvolgenti: Essenziali per immobilizzare il ferito e proteggerlo, soprattutto in caso di sospette lesioni spinali. Le versioni flessibili sono studiate per essere utilizzate in spazi angusti, avvolgendo il paziente e consentendone il sollevamento in verticale.
  • Triangoli/archetti di evacuazione: Utilizzati per estrarre rapidamente persone incoscienti o non collaboranti da spazi molto ristretti, agganciando il corpo in una posizione verticale sicura.
• Tecnica del recupero a bordo: Questa è la fase più critica. Dopo il sollevamento, l’operatore di soccorso deve essere in grado di assicurare e sbarcare il ferito sul piano di lavoro in modo controllato, senza colpi o cadute.

Manutenzione e aspetti normativi cruciali

Tutte le attrezzature di accesso e recupero sono considerate DPI di III Categoria e la loro efficacia dipende da una corretta gestione:

1. Ispezioni periodiche: Tutti i componenti (imbracature, verricelli, treppiedi, gruette) devono essere sottoposti a ispezione periodica almeno annuale (o secondo le indicazioni del fabbricante, se più frequenti) da parte di personale competente certificato.
2. Tracciabilità: È obbligatorio tenere una scheda di vita e manutenzione per ogni dispositivo.
3. Kit dedicato: Le attrezzature di emergenza e soccorso devono essere conservate in modo distinto dalle normali attrezzature di lavoro, in un luogo protetto e immediatamente accessibile.
4. Addestramento: Il personale addetto al recupero (l’assistente esterno) deve aver ricevuto un addestramento specifico, teorico e pratico, sull’uso corretto e sulle manovre di soccorso da effettuarsi con l’attrezzatura in uso.

DISPOSITIVI PER PROTEZIONE VIE RESPIRATORIE

I Dispositivi di Protezione Individuale (DPI) per le vie respiratorie sono strumenti essenziali per salvaguardare i lavoratori dall’inalazione di sostanze nocive (polveri, fumi, gas, vapori) o dalla carenza di ossigeno. La loro scelta è un processo rigoroso che dipende dalla natura del contaminante, dalla sua concentrazione e dal livello di ossigeno.

I DPI respiratori si dividono in due macro-categorie principali: apparecchi filtranti e apparecchi isolanti.

Apparecchi filtranti (non dipendenti dall’aria circostante)

Gli apparecchi filtranti purificano l’aria contaminata, rendendola respirabile. Limiti cruciali: non possono essere usati in ambienti con carenza di ossigeno (meno del 17% in volume) o quando il contaminante è sconosciuto o le sue concentrazioni sono troppo elevate ( – Immediatamente Pericolose per la Vita e la Salute).

A. Facciali filtranti contro le polveri (FFP)

La normativa classifica i facciali monouso contro le particelle solide (polveri, fumi, nebbie) in base all’efficienza e alla perdita di tenuta:

Classe FFP	Efficienza Minima di Filtrazione	Perdita di Tenuta Verso l’Interno (TLI) Massima	Fattore di Protezione Nominale (FPN)
FFP1	80%	22%	4
FFP2	94%	8%	10
FFP3	99%	2%	50

Esporta in Fogli

B. Filtri per gas e vapori (semimaschere e maschere intere)

I filtri chimici sono classificati per colore e sigla in base al contaminante neutralizzato ():

Colore	Sigla	Tipo di Contaminante	Capacità (Classe 1, 2, 3)
Marrone	A	Gas e vapori organici (solventi)	Bassa, Media, Alta
Grigio	B	Gas e vapori inorganici (cloro, cianuro)	Bassa, Media, Alta
Giallo	E	Anidride solforosa e gas acidi	Bassa, Media, Alta
Verde	K	Ammoniaca e derivati amminici	Bassa, Media, Alta
Bianco	P	Particelle e Aerosol (usato in filtri combinati)	Bassa, Media, Alta (P1, P2, P3)

Durata e sostituzione dei filtri

• Filtri per polveri (P): La sostituzione è determinata dall’aumento della resistenza respiratoria percepita dall’utilizzatore, indice di intasamento.
• Filtri per gas e vapori (A, B, E, K): Questi filtri si saturano chimicamente. Poiché non hanno un indicatore di saturazione affidabile (tranne in alcuni casi specifici per il CO), la loro sostituzione deve avvenire rigorosamente secondo un piano temporale predefinito dal datore di lavoro, basato su dati del produttore, tempo di utilizzo e concentrazioni.

Apparecchi isolanti (dipendenti da una fonte di aria pulita)

Sono l’unica scelta quando l’aria è carente di ossigeno o la concentrazione di contaminanti è pericolosamente alta. Forniscono aria respirabile da una fonte esterna.

A. Autorespiratori (SCBA – Self-Contained Breathing Apparatus)

Sistemi portatili con bombola d’aria compressa sulla schiena. Garantiscono la massima protezione (pressione positiva) e sono obbligatori per il soccorso e in tutti gli ambienti dove è possibile la carenza di . La durata è limitata alla capacità della bombola ( minuti).

B. Apparecchi a linea d’aria (aria convogliata)

L’aria pulita proviene da una sorgente fissa (compressore o bombola) tramite un tubo. Permettono un lavoro prolungato in ambienti contaminati senza il peso della bombola, a patto che l’operatore non si allontani oltre il raggio del tubo.

C. Autosoccorritori o dispositivi di fuga

Sono apparecchi isolanti o filtranti molto compatti usati esclusivamente per l’evacuazione immediata da un ambiente diventato improvvisamente pericoloso.

Il Fattore di protezione e i limiti d’uso

La selezione del DPI non si basa solo sul tipo di contaminante, ma sul livello di protezione che garantisce rispetto al rischio effettivo.

A. Fattore di protezione nominale (FPN)

L’FPN è un valore teorico che indica di quante volte il DPI riduce la concentrazione del contaminante.

• Esempio: Un DPI con (es. FFP3) riduce teoricamente la concentrazione esterna di 50 volte. Se la concentrazione esterna è , la concentrazione respirata è teoricamente .

B. Fattore di protezione operativo (FPO)

Il valore di protezione effettivo (FPO) è quasi sempre inferiore all’FPN a causa di:

• Tenuta inadeguata: La tenuta ermetica del facciale è vitale. È obbligatorio effettuare il Fit-Test (qualitativo o quantitativo) per assicurarsi che il DPI si adatti perfettamente al viso dell’utilizzatore (la barba, ad esempio, compromette la tenuta).
• Limiti massimi d’uso: La concentrazione massima ammissibile per l’uso di un filtrante si calcola moltiplicando il Valore Limite di Esposizione (TLV o VLEP) del contaminante per l’FPN del DPI utilizzato. Se la concentrazione effettiva supera questo limite, il filtrante non è idoneo e va usato un isolante.

Riepilogo per la scelta e l’utilizzo

Criterio di Selezione	Condizione	Azione Corretta
Carenza di	Ossigeno inferiore al 17% in volume.	Obbligo di apparecchio isolante.
Concentrazione (Rischio)	Contaminante sconosciuto o concentrazione .	Obbligo di apparecchio isolante (SCBA).
Concentrazione (Limite)	Concentrazione effettiva > ().	Passare a un DPI con FPN maggiore o a un apparecchio isolante.
Contaminante	Presenza di particelle e gas (misto).	Uso di filtri combinati (es. ABEK-P3).
Utilizzo	Tenuta facciale non verificata.	Sospendere l’uso e condurre il Fit-Test.
Durata	Filtro gas/vapore utilizzato oltre il piano di sostituzione.	Sostituire immediatamente il filtro.

In conclusione, i DPI respiratori sono l’ultima barriera di protezione. Devono essere scelti solo dopo aver analizzato l’ambiente e devono essere utilizzati e mantenuti seguendo rigorosi standard di addestramento e controllo.

RILEVATORI GAS

Gli ambienti confinati rappresentano uno dei luoghi di lavoro più pericolosi a causa della potenziale presenza di atmosfere non idonee alla vita, come la carenza di ossigeno o la presenza di gas tossici, infiammabili o esplosivi. L’uso di rilevatori di gas è quindi fondamentale per garantire la sicurezza dei lavoratori.

Quadro normativo

La normativa di riferimento per gli ambienti confinati e l’uso di rilevatori di gas è complessa e si basa su direttive europee e leggi nazionali.

In Italia, i riferimenti principali sono:

• D.Lgs. 81/2008 e s.m.i. (Testo Unico sulla Sicurezza sul Lavoro): Questo decreto è il pilastro della normativa italiana sulla sicurezza e salute nei luoghi di lavoro.
  • Titolo XI (Protezione da atmosfere esplosive – ATEX): Regolamenta le misure per prevenire e proteggere dalle esplosioni dovute alla presenza di gas, vapori, nebbie o polveri infiammabili.
  • Art. 66 (Lavori in ambienti sospetti di inquinamento o confinati): Specifica gli obblighi del datore di lavoro per garantire la sicurezza in questi ambienti, inclusa la necessità di valutare i rischi e adottare misure preventive e protettive adeguate.
  • Allegato IV (Requisiti dei luoghi di lavoro): Contiene prescrizioni per la sicurezza degli ambienti.
• DPR 177/2011 (Regolamento recante norme per la qualificazione delle imprese e dei lavoratori autonomi operanti in ambienti confinati o sospetti di inquinamento): Questo regolamento è cruciale perché stabilisce i requisiti minimi di sicurezza per le imprese che operano in ambienti confinati, inclusi l’addestramento e l’equipaggiamento necessario. Richiede, tra le altre cose, la presenza di personale qualificato e l’adozione di procedure di sicurezza specifiche, compreso l’uso e la calibrazione della strumentazione.
• Norme tecniche (es. UNI EN 60079 serie, UNI EN 45544 serie, UNI EN 50104, UNI EN 50271, UNI EN 50270): Queste norme definiscono i requisiti specifici per la costruzione, le prestazioni, la selezione, l’installazione, l’uso e la manutenzione degli apparecchi elettrici per atmosfere esplosive e per i rilevatori di gas.

A livello europeo:

• Direttive ATEX (2014/34/UE per le apparecchiature e i sistemi di protezione destinati ad essere utilizzati in atmosfere potenzialmente esplosive, e 1999/92/CE per i requisiti minimi per il miglioramento della tutela della sicurezza e della salute dei lavoratori a rischio di atmosfere esplosive): Queste direttive stabiliscono i requisiti essenziali di sicurezza e salute per gli apparecchi e i sistemi di protezione destinati ad essere utilizzati in atmosfere potenzialmente esplosive e gli obblighi dei datori di lavoro per la protezione dei lavoratori.

Tipi di Prodotti (rilevatori di gas)

I rilevatori di gas si distinguono in diverse tipologie in base alla loro applicazione e alle caratteristiche tecniche.

• Rilevatori portatili (o personali):
  • Monogas: Rilevano un singolo tipo di gas (es. ossigeno, H2S, CO). Sono compatti e spesso indossati dal lavoratore.
  • Multigas: Rilevano contemporaneamente più gas (tipicamente 4 gas: ossigeno (O2), gas infiammabili (LEL – Lower Explosive Limit), solfuro di idrogeno (H2S), monossido di carbonio (CO)). Sono i più comuni per l’ingresso in ambienti confinati.
  • Caratteristiche: Allarmi sonori, visivi e a vibrazione. Display per la lettura delle concentrazioni. Batteria ricaricabile. Robustezza per ambienti industriali.
• Rilevatori fissi:
  • Installati permanentemente in aree dove è necessaria una monitoraggio continuo dell’atmosfera.
  • Collegati a centraline di controllo che attivano allarmi o sistemi di ventilazione/spegnimento in caso di superamento delle soglie preimpostate.
  • Utilizzati in impianti industriali, serbatoi, gallerie, ecc.
• Tipologie di sensori in base al gas rilevato:
  • Catalitici (Pellistor): Per gas infiammabili (metano, propano, idrogeno, ecc.). Funzionano misurando l’aumento di temperatura causato dalla combustione catalitica del gas sulla superficie del sensore.
  • Elettrochimici: Per gas tossici (CO, H2S, SO2, Cl2, NH3, ecc.) e ossigeno. Reagiscono con il gas producendo un segnale elettrico proporzionale alla concentrazione.
  • Infrarossi (IR): Per gas infiammabili (idrocarburi) e anidride carbonica (CO2). Misurano l’assorbimento della luce infrarossa da parte delle molecole del gas. Sono robusti e meno soggetti ad avvelenamento rispetto ai catalitici.
  • Fotoionizzazione (PID): Per composti organici volatili (VOCs) e altri gas tossici a bassa concentrazione. Rilevano gas che possono essere ionizzati da una lampada UV.

Regole per l’uso dei rilevatori di gas

L’efficacia dei rilevatori dipende dal loro corretto utilizzo e dalla manutenzione.

• Valutazione dei rischi: Prima di ogni ingresso, è fondamentale effettuare una valutazione approfondita dei rischi dell’ambiente confinato, identificando i gas potenzialmente presenti.
• Calibrazione e taratura:
  • Calibrazione: Il rilevatore deve essere calibrato regolarmente secondo le specifiche del produttore (es. ogni 6 mesi o annualmente). La calibrazione assicura che il sensore risponda correttamente a concentrazioni note di gas.
  • Bump Test (test di funzionalità/risposta): Prima di ogni utilizzo (o all’inizio di ogni turno di lavoro), è obbligatorio eseguire un “bump test”. Questo test verifica che i sensori rispondano al gas di riferimento e che gli allarmi funzionino correttamente. Non è una calibrazione, ma una verifica funzionale.
• Pre-Ingresso (Pre-Entry Testing):
  • Prima di entrare, l’atmosfera all’interno dell’ambiente confinato deve essere monitorata dall’esterno (se possibile), utilizzando il rilevatore con una sonda o un tubo di campionamento.
  • La lettura deve essere effettuata a diverse altezze, poiché gas più pesanti dell’aria (es. H2S, propano) tendono a stratificare verso il basso, mentre quelli più leggeri (es. metano) verso l’alto.
  • Le letture devono confermare che i livelli di ossigeno siano all’interno dei limiti di sicurezza (generalmente 19.5% – 23.5%) e che non vi siano concentrazioni pericolose di gas infiammabili o tossici.
• Monitoraggio continuo:
  • Durante l’occupazione dell’ambiente confinato, il rilevatore di gas deve essere indossato dal lavoratore e rimanere acceso per un monitoraggio continuo dell’atmosfera.
  • Questo permette di rilevare eventuali cambiamenti improvvisi delle condizioni atmosferiche.
• Gestione degli allarmi:
  • I lavoratori devono essere addestrati a riconoscere i diversi tipi di allarme (sonoro, visivo, vibrazione) e a sapere come reagire immediatamente in caso di allarme (es. evacuazione immediata).
• Manutenzione: Seguire scrupolosamente le istruzioni del produttore per la pulizia, la sostituzione dei sensori e la ricarica delle batterie.

Formazione

La formazione è un elemento cruciale e obbligatorio per tutti i lavoratori che operano in ambienti confinati e per chiunque utilizzi rilevatori di gas.

• Formazione specifica per ambienti confinati (DPR 177/2011):
  • Il personale deve ricevere una formazione teorica e pratica specifica sull’identificazione dei rischi degli ambienti confinati, sulle procedure di lavoro sicure, sull’uso dei DPI (Dispositivi di Protezione Individuale) e sull’attuazione delle procedure di emergenza e salvataggio.
  • Questa formazione include necessariamente l’uso, la lettura e l’interpretazione dei dati forniti dai rilevatori di gas.
• Addestramento all’uso dei rilevatori di gas:
  • Conoscenza dello strumento: Funzionamento, tipi di sensori, limiti e capacità.
  • Procedura di accensione e spegnimento.
  • Esecuzione del Bump Test: Come e quando eseguirlo, interpretazione dei risultati.
  • Interpretazione delle letture: Comprensione delle unità di misura (ppm, %LEL, %vol), delle soglie di allarme (TWA, STEL, LEL).
  • Reazione agli allarmi: Procedure di emergenza in caso di rilevamento di gas pericolosi.
  • Manutenzione di base: Pulizia, sostituzione batterie, gestione della ricarica.
  • Procedure di calibrazione (se il lavoratore è abilitato a farle, altrimenti deve conoscere l’importanza e la periodicità).
• Aggiornamenti periodici: La formazione deve essere aggiornata periodicamente per mantenere le competenze e affrontare eventuali nuove tecnologie o normative.
• Addestramento pratico: L’addestramento non deve essere solo teorico, ma includere esercitazioni pratiche sull’uso dei rilevatori in scenari simulati di ambienti confinati.

In sintesi, i rilevatori di gas sono strumenti vitali per la sicurezza negli ambienti confinati. Il loro uso deve essere integrato in un sistema di gestione della sicurezza che includa un’accurata valutazione dei rischi, l’adozione di procedure operative standard, la manutenzione regolare degli strumenti e una formazione continua e specifica per tutti i lavoratori coinvolti.
