Protezioni collettive e ancoraggi anticaduta: il pilastro della sicurezza in quota

Lavorare in quota espone gli operatori a un rischio di caduta dall’alto elevatissimo. Per mitigare questo pericolo, la normativa sulla sicurezza (principalmente il D.Lgs. 81/08) impone l’adozione di misure gerarchiche, privilegiando la prevenzione e la protezione del personale attraverso due categorie fondamentali di dispositivi: le Protezioni COLLETTIVE E I DISPOSITIVI DI ANCORAGGIO (ANCORAGGI ANTICADUTA).

Protezioni Collettive (DPC): la priorità normativa

Le Protezioni Collettive (DPC) sono la prima misura da adottare. Il loro scopo è eliminare o ridurre il rischio per la totalità dei lavoratori presenti nell’area di lavoro, senza richiedere un’azione specifica da parte dell’operatore.

Aspetti tecnici e applicativi

I DPC agiscono creando una barriera fisica in prossimità del bordo della copertura o della struttura.

• Parapetti di sicurezza: Devono essere conformi a requisiti dimensionali precisi (altezza, interasse dei montanti, presenza di correnti intermedi e tavole fermapiede) per intercettare efficacemente l’operatore. I parapetti permanenti e quelli temporanei (come i sistemi di protezione dei bordi UNI EN 13374) sono elementi strutturali che modificano il rischio alla fonte.
• Reti di sicurezza: Classificate secondo la norma UNI EN 1263-1 in base all’assorbimento di energia. Vengono installate in posizione orizzontale o verticale per limitare l’altezza di caduta e l’impatto.

L’uso dei DPC rispetta il principio fondamentale della sicurezza di intervento alla fonte del pericolo, rendendo l’area intrinsecamente sicura.

Quando l’installazione di Protezioni Collettive non è tecnicamente possibile o è temporaneamente insufficiente, si ricorre ai Dispositivi di ancoraggio, che supportano i Dispositivi di Protezione Individuale (DPI). Questi ancoraggi devono essere certificati secondo la norma UNI EN 795:2012 e/o la specifica tecnica CEN/TS 16415 (se l’ancoraggio è destinato a più utilizzatori contemporaneamente).

Classificazione tecnica degli ancoraggi

La norma UNI EN 795 classifica gli ancoraggi in base alla loro natura e alla modalità di installazione:

Tipo di Ancoraggio	Descrizione Tecnica	Applicazione Principale
Tipo A	Ancoraggi puntuali fissi	Tetti, pareti o pilastri. Richiedono un fissaggio strutturale.
Tipo B	Ancoraggi provvisori e trasportabili	Soluzioni mobili da installare temporaneamente.
Tipo C	Linee di ancoraggio flessibili (Linee Vita)	Funi tese tra due ancoraggi di estremità. Consentono il movimento orizzontale.
Tipo D	Linee di ancoraggio rigide (Binari)	Binari metallici rigidi. Offrono un’area di lavoro senza flessione.
Tipo E	Ancoraggi a corpo morto	Sistemi zavorrati per superfici piane con pendenza massima di 5°.

Requisiti di progettazione e resistenza

Ogni sistema di ancoraggio deve essere progettato e installato seguendo un calcolo strutturale che tenga conto del supporto di fissaggio (legno, calcestruzzo, metallo). La resistenza minima richiesta per i Dispositivi di Tipo A, B, C e D è specificata per resistere alle forze generate da una caduta.

Il Progettista deve fornire una Relazione di Calcolo e un Fascicolo Tecnico che descriva la resistenza statica e dinamica del sistema e la corretta modalità di utilizzo (numero massimo di operatori, spazio libero di caduta, etc.).

L’integrazione per la sicurezza totale

La sicurezza non è garantita da un singolo elemento, ma dall’integrazione documentata e gerarchica di questi sistemi. Le Protezioni Collettive riducono l’esposizione al rischio per tutti; gli Ancoraggi Anticaduta garantiscono che, in caso di rischio residuo, il singolo operatore sia comunque collegato a un punto in grado di sostenerlo e frenare la caduta.

L’obiettivo finale è la redazione di un Piano di Sicurezza e Coordinamento (PSC) che specifichi chiaramente l’uso combinato e corretto di DPC e DPI, assicurando la continuità del vincolo di sicurezza durante tutte le fasi di lavoro in quota.

PARAPETTI PERMANENTI

Le normative per i parapetti definitivi (o permanenti) su coperture, in Italia, si inseriscono nel quadro più ampio della sicurezza sul lavoro e delle costruzioni. Non esiste una singola norma che li regoli in maniera esaustiva, ma un insieme di riferimenti legislativi e tecnici.

Ecco i principali:

1. Norme Tecniche per le Costruzioni (NTC)

1. Decreto Ministeriale 17 gennaio 2018 (e successive modifiche): Le NTC sono fondamentali per la progettazione strutturale di qualsiasi elemento costruttivo, inclusi i parapetti permanenti. Essi devono essere calcolati per resistere ai carichi previsti (spinte orizzontali, verticali, vento) e garantire la stabilità e la sicurezza strutturale.
2. Circolare 21 gennaio 2019, n. 7 C.S.L.P.: Fornisce chiarimenti e indicazioni applicative alle NTC.

2. Norme UNI (Ente Nazionale Italiano di Unificazione):

1. UNI EN 13374:2019 (Sistemi temporanei di protezione dei bordi – Specifiche di prodotto – Metodi di prova): Sebbene questa norma sia specifica per i parapetti temporanei utilizzati nei cantieri, i suoi principi relativi alla robustezza, all’altezza e alla capacità di trattenere una persona in caso di caduta sono spesso considerati un riferimento di buona tecnica anche per i parapetti permanenti, soprattutto in assenza di una norma UNI specifica per i parapetti permanenti su coperture.

1. UNI EN ISO 14122-3 per i parapetti:

Questa norma fornisce requisiti dimensionali e di resistenza specifici per i parapetti che rientrano nel suo campo di applicazione, ovvero quelli associati a macchinari.

1. Ecco i punti chiave:
   • Altezza minima: Il parapetto deve avere un’altezza minima di 1100 mm (1,1 metri) misurata dal piano di calpestio.
   • Elementi orizzontali:
   • Deve essere presente un corrimano superiore.
   • Deve essere presente almeno un corrente intermedio o una protezione equivalente per evitare la caduta di persone da sotto il corrimano.
   • La distanza tra il corrimano e il corrente intermedio, e tra questo e il bordo di arresto al piede (fermapiede), non deve superare i 500 mm.
   • Tavola fermapiede (o bordo di arresto al piede): Deve avere un’altezza minima di 100 mm (10 cm) e deve essere posizionata al massimo a 10 mm (1 cm) dal piano di calpestio. Questo serve a impedire la caduta di oggetti.
   • Distanza tra i montanti: Non è definita una distanza massima assoluta, ma la norma indica che “deve essere preferibilmente limitata a 1500 mm (1,5 metri)”. La resistenza complessiva del parapetto deve essere garantita.
   • Requisiti di resistenza: La norma specifica le forze a cui il parapetto deve resistere (carichi orizzontali e verticali applicati al corrimano e ai montanti) e i limiti di deformazione consentiti. Ad esempio, indica una forza orizzontale di 0,3 kN/m (30 kg/m) che il parapetto deve reggere, con un coefficiente di sicurezza.

In sintesi, un parapetto definitivo su copertura deve essere:

• Progettato strutturalmente secondo le NTC per garantire la sua resistenza ai carichi.
• Realizzato con materiali conformi alle norme tecniche di prodotto.
• Dimensionato in modo da impedire la caduta (altezza minima di 1 metro, con corrente intermedio e tavola fermapiede, o soluzioni equivalenti che garantiscano la stessa efficacia).
• Installato a regola d’arte e, se del caso, certificato da un tecnico abilitato.

Differenze con le NTC 2018 (Norme Tecniche per le Costruzioni)

È molto importante sottolineare la differenza tra la UNI EN ISO 14122-3 e le NTC 2018 (Decreto Ministeriale 17 gennaio 2018):

• UNI EN ISO 14122-3: È una norma di prodotto per parapetti specifici, destinati all’accesso o alla protezione di chi opera su macchinari o impianti industriali. I requisiti di resistenza sono definiti in funzione di questo scopo.
• NTC 2018: Sono le norme tecniche generali per la progettazione strutturale di tutti gli edifici, inclusi i parapetti che fungono da protezione permanente contro le cadute in contesti civili e industriali più generici (es. coperture accessibili per manutenzione ordinaria non legata a macchinari specifici, balconi, scale di edifici). I carichi e le forze che un parapetto deve sostenere secondo le NTC 2018 sono generalmente superiori (es. 100 kg/m lineare di forza orizzontale per alcuni contesti), in quanto progettati per un utilizzo più ampio e potenzialmente anche per carichi di folla o uso non supervisionato

RETI ANTICADUTA

Dispositivi di protezione per lucernari e aperture

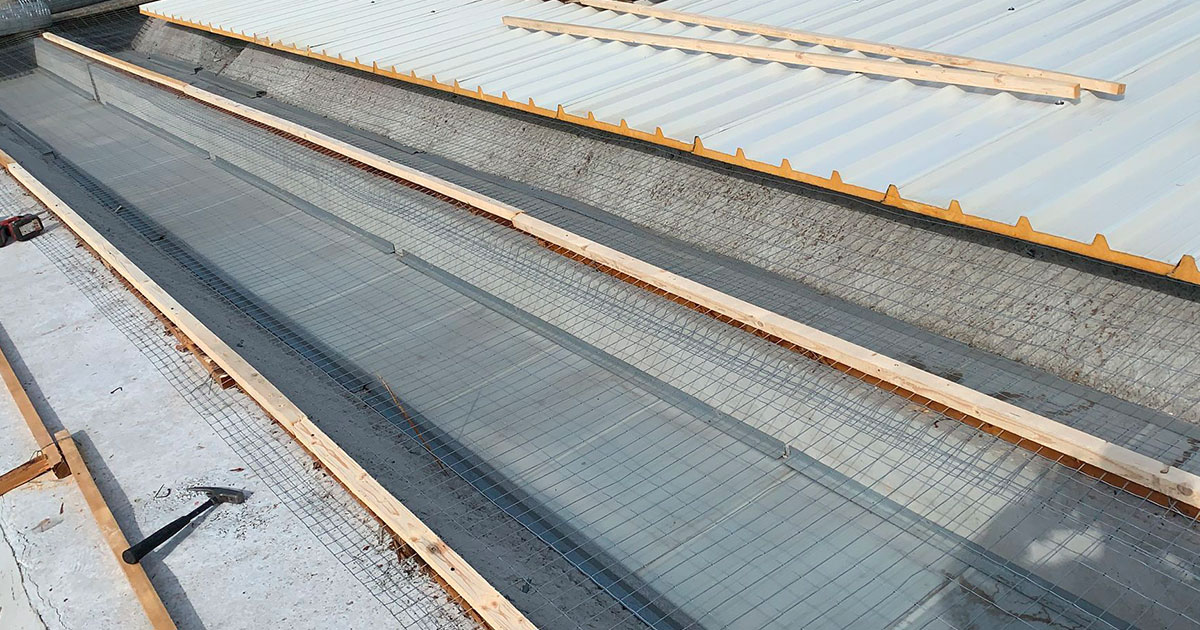

Le reti metalliche anticaduta sono una delle soluzioni più efficaci e diffuse per la messa in sicurezza permanente dei lucernari. Si tratta di sistemi di protezione collettiva che impediscono la caduta di persone o oggetti attraverso l’apertura del lucernario.

Materiale

Solitamente realizzate in acciaio zincato o plastificato. L’acciaio zincato è adatto per installazioni interne, mentre quello plastificato offre maggiore resistenza agli agenti atmosferici per le installazioni esterne. Esistono anche reti in acciaio speciale, a volte pedonabili.

Struttura

Sono reti elettrosaldate, spesso con una parte finale rinforzata alle estremità per una maggiore robustezza.

Le reti metalliche anticaduta devono essere certificate secondo le normative vigenti, in particolare per la resistenza all’urto. Un riferimento importante è la capacità di trattenere un corpo molle del peso di 50 kg che cade sulla rete.

Installazione

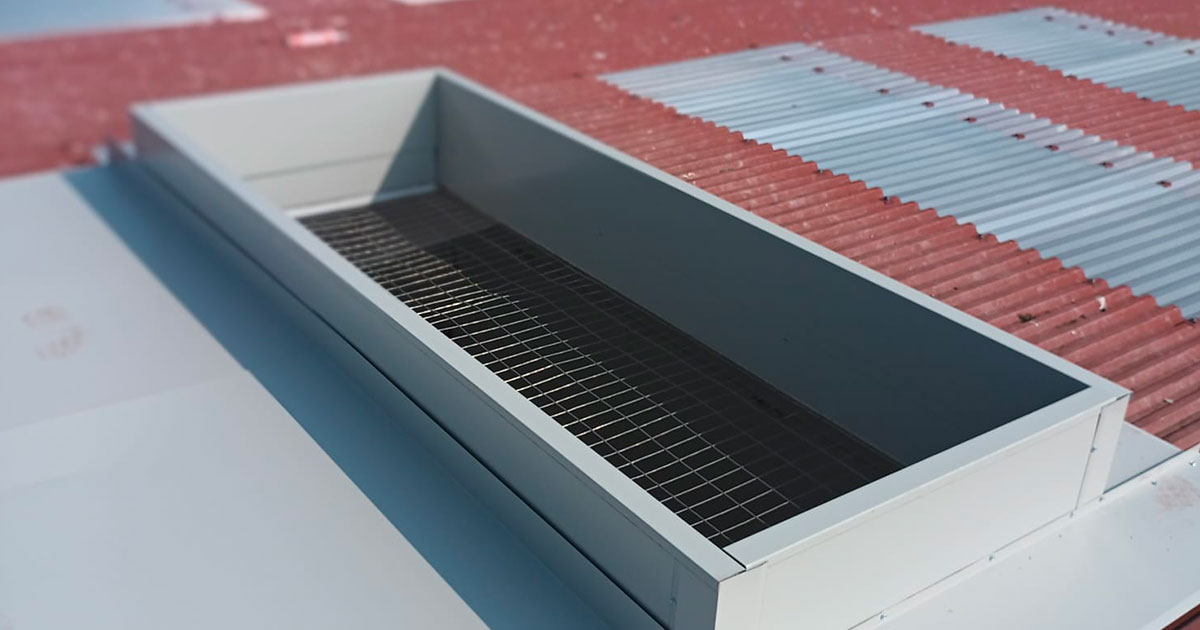

Le reti anticaduta per lucernari possono essere installate principalmente in due modi:

• Installazione sotto il lucernario (o a filo), dove la rete viene fissata nella parte inferiore dell’apertura del lucernario, all’interno dell’edificio o a filo con la struttura di supporto del lucernario stesso.
• Installazione sopra il lucernario (a vista) dove la rete viene posizionata direttamente sopra il lucernario, a protezione della superficie esterna, Offrendo una protezione immediata e visibile, impedendo l’accesso diretto al lucernario fragile.

Valutazione del rischio: La scelta della tipologia e delle specifiche della rete deve sempre essere preceduta da una valutazione dei rischi approfondita, che consideri le caratteristiche del lucernario, l’altezza di caduta potenziale, la frequenza di accesso e le attività svolte in copertura.

Quadro normativo

Le principali norme di riferimento sono:

• UNI EN 15057 (Lastre nervate in fibrocemento – Metodo di prova per la resistenza all’urto): Sebbene specifica per il fibrocemento, è spesso citata come riferimento per la capacità di un sistema di protezione permanente di trattenere un corpo in caduta (es. un corpo molle di 50kg).

• UNI EN 1873:2016 (Cupole monolitiche di materiale plastico – Specifica di prodotto e metodi di prova): Classifica i lucernari (es. non sicuri allo sfondamento, sicuri allo sfondamento, calpestabili condizionatamente e calpestabili).
• UNI EN 14963:2007 (Lucernari continui di materiale plastico con o senza basamenti – Classificazione, requisiti e metodi di prova).
• Norme tecniche per le strutture (NTC 2018): Le griglie e i parapetti permanenti devono essere progettati strutturalmente per resistere ai carichi previsti.

La scelta e la combinazione di questi prodotti dipendono dalla tipologia di copertura (piana, inclinata, fragile), dalla frequenza e dalla natura degli interventi previsti, dalla normativa regionale applicabile e da una scrupolosa valutazione dei rischi da parte di un tecnico qualificato (progettista della sicurezza). L’obiettivo è sempre quello di creare un sistema di sicurezza integrato e duraturo.

RETI TEMPORANEE

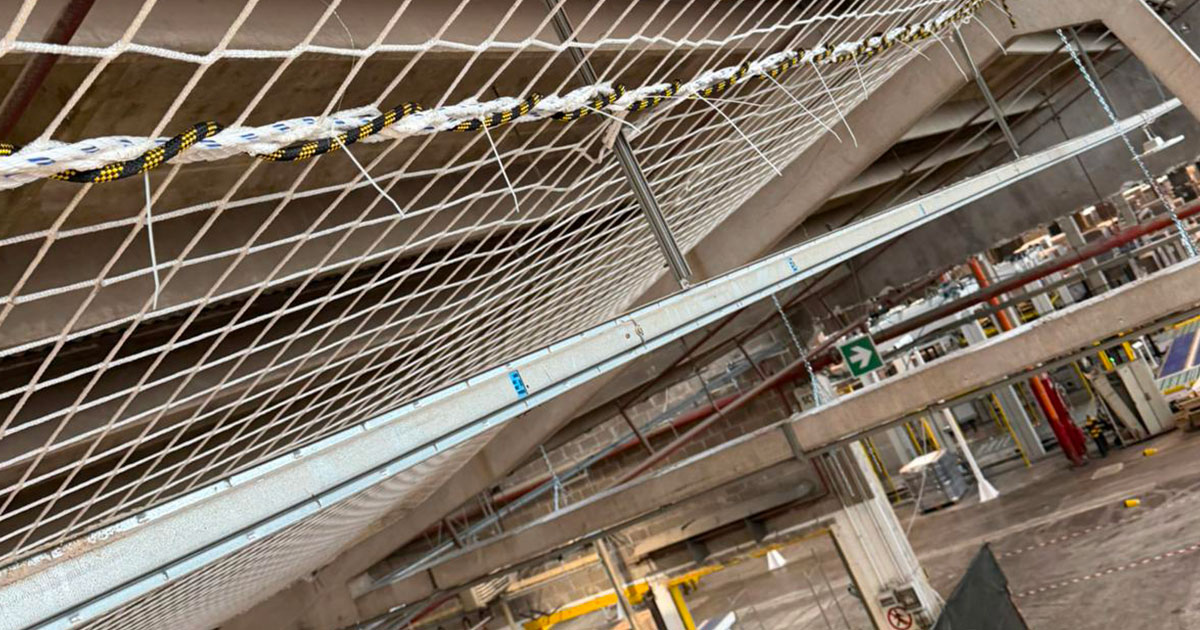

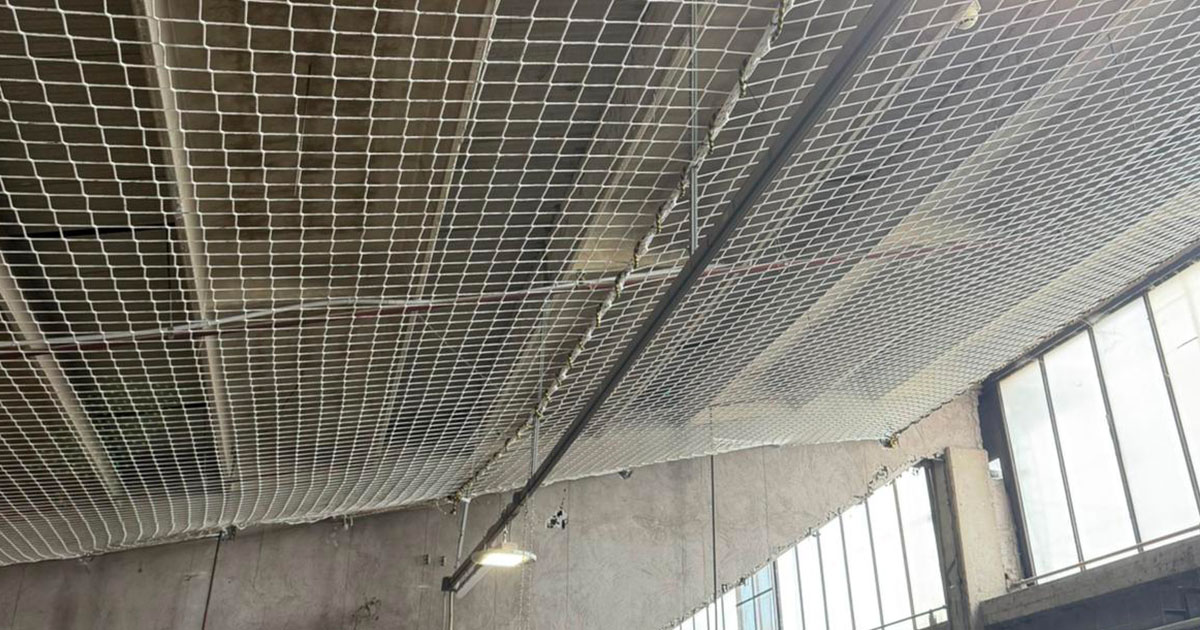

Reti anticaduta temporanee in materiale tessile

Quando si parla di lavori in quota nei cantieri, la priorità assoluta è la sicurezza. Le reti anticaduta temporanee in materiale tessile non sono semplici “teli”, ma veri e propri Dispositivi di Protezione Collettiva (DPC) che svolgono una funzione essenziale: intercettare la caduta di una persona, assorbendo l’energia dell’impatto e prevenendo lesioni gravi.

La loro adozione rientra nell’obbligo imposto dal D.Lgs. 81/08 (Testo Unico sulla Sicurezza) di privilegiare, dove possibile, le misure di protezione collettiva rispetto ai Dispositivi di Protezione Individuale (DPI). Sebbene il Testo Unico non dedichi un articolo specifico alle reti, esso ne sancisce l’obbligatorietà in modo implicito. In particolare, l’Articolo 111 impone al datore di lavoro di dare la precedenza ai DPC, mentre l’Articolo 122 le inquadra come “idonee opere provvisionali” da adottare per eliminare i pericoli di caduta da altezze superiori a due metri.

La Guida Tecnica: Le norme UNI EN 1263

Per garantire l’efficacia di questi sistemi, la legge affida alla normativa tecnica armonizzata il compito di stabilire i requisiti di fabbricazione e installazione. Il riferimento cruciale è la serie di norme UNI EN 1263.

Requisiti dei Materiali e Classificazione (UNI EN 1263-1)

La norma UNI EN 1263-1 stabilisce i parametri costruttivi:

• Materiali: Le reti sono tipicamente realizzate in fibre sintetiche ad alta tenacità, come il polipropilene o la poliammide (nylon), scelti per la loro resistenza meccanica e l’elevata capacità di allungamento e assorbimento dell’energia dinamica. È fondamentale che questi materiali siano trattati per resistere al deterioramento causato dai raggi UV.
• Classi di Resistenza: Le reti sono suddivise in quattro classi (A1, A2, B1, B2) in base alla dimensione della maglia e all’energia caratteristica () che possono assorbire (da a ).
• Durata e Manutenzione: La norma fissa un periodo massimo di utilizzo di quattro anni dalla data di produzione. Dopo il primo anno di vita, l’utilizzatore è tenuto a effettuare un controllo annuale della resistenza residua presso un laboratorio accreditato, analizzando una “maglia di prova” prelevata dalla rete.

I sistemi di installazione (UNI EN 1263-2)

La norma UNI EN 1263-2 definisce le procedure di montaggio e i limiti di posizionamento in cantiere. Esistono quattro sistemi, pensati per applicazioni diverse:

• Sistema S (rete orizzontale a grande superficie): Per coprire aree ampie (minimo , lato corto ), spesso all’interno di una struttura. Richiede una fune perimetrale e ancoraggi resistenti, capaci di sopportare le sollecitazioni dinamiche della caduta.
• Sistema T (rete orizzontale a mensola): Utilizzato per la protezione perimetrale, installato su telai sporgenti (consolle).
• Sistema U (rete verticale tipo parapetto): Usato come protezione laterale, per esempio sui ponteggi o lungo i bordi di scavi.
• Sistema V (rete verticale con sostegno a forca): Simile al Sistema U ma con supporto rigido a sbalzo, protegge da cadute sia verticali che in scivolamento.

Proposta operativa e di gestione del sistema rete

L’integrazione efficace delle reti nel cantiere richiede un approccio gestionale che garantisca la loro operatività in ogni momento.

1. Pianificazione nel POS/PSC

L’installazione delle reti deve essere dettagliatamente prevista nel Piano Operativo di Sicurezza (POS) e nel Piano di Sicurezza e Coordinamento (PSC), indicando:

• Tipologia di rete e classe scelta in base all’altezza di caduta e all’area di protezione.
• Schema di montaggio che rispetti rigorosamente il limite del tirante d’aria libero (spazio necessario per la deformazione) e l’integrità degli ancoraggi.
• Procedura di montaggio e smontaggio da parte di personale formato e qualificato.

2. Gestione documentale e tracciabilità

Ogni rete deve essere considerata una “attrezzatura di lavoro” e deve essere dotata di un fascicolo che ne garantisca la tracciabilità:

• Etichetta di identificazione: Deve riportare in modo leggibile la classe, il sistema e la data di fabbricazione (necessaria per il calcolo della vita utile).
• Registro di controllo: Deve documentare l’installazione, le ispezioni visive quotidiane, l’eventuale intercettazione di una caduta (che impone la dismissione immediata o la verifica del produttore) e, soprattutto, l’esito della prova annuale della maglia campione ai sensi della UNI EN 1263-1.

3. Integrazione con la protezione contro i detriti

Spesso, le reti anticaduta (es. maglia grande) non sono sufficienti per intercettare piccoli attrezzi o detriti. La proposta operativa ottimale prevede l’installazione di una rete di protezione secondaria a maglia fitta (es. reti antidetriti o teli), da sovrapporre alla rete anticaduta principale. Questo sistema combinato garantisce:

• Protezione anticaduta (UNI EN 1263): Fornita dalla rete in tessile ad alta resistenza.
• Protezione antidetriti: Fornita dalla maglia fitta, evitando che materiali in caduta possano ferire personale al di sotto o danneggiare proprietà.

In conclusione, le reti anticaduta in tessile sono un pilastro della sicurezza edilizia. Non rappresentano un’opzione, ma una misura obbligatoria che richiede una selezione meticolosa, un’installazione conforme ai rigorosi standard della UNI EN 1263 e una gestione documentata che ne attesti la continua idoneità all’uso per tutta la durata del cantiere.

PARAPETTI TEMPORANEI

Quadro generale

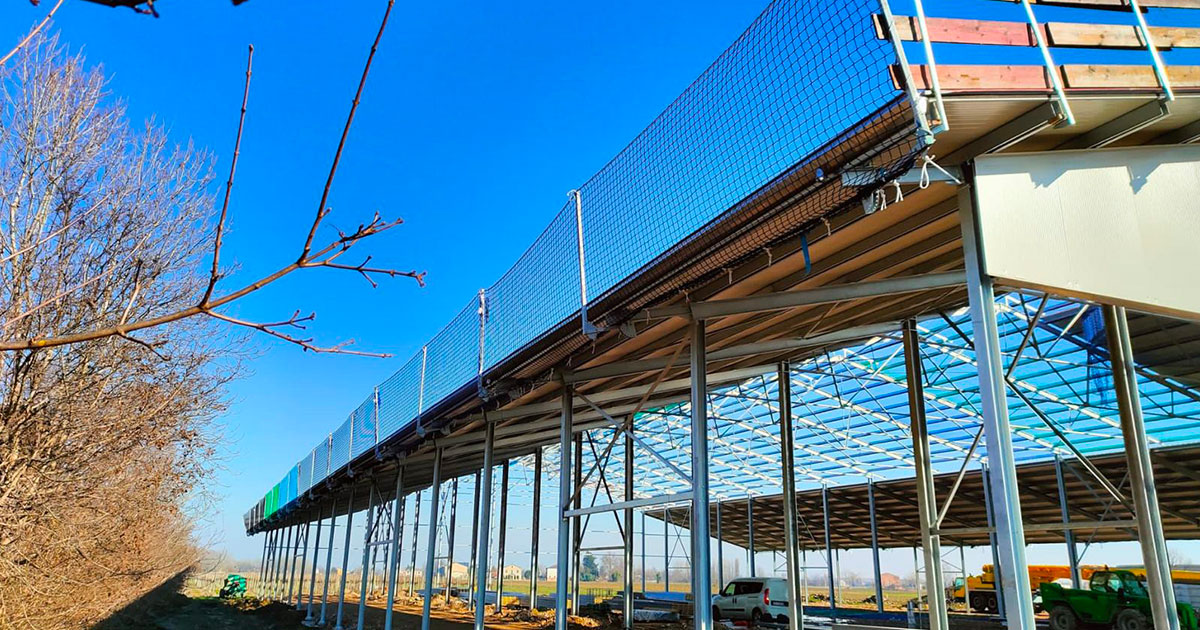

I parapetti provvisori (o temporanei) sono sistemi essenziali di Protezione Collettiva (DPC) nei cantieri. La loro funzione non è solo quella di segnalare un pericolo, ma di prevenire la caduta di persone, materiali e utensili dai bordi di impalcati, solai e coperture.

L’uso dei parapetti è un obbligo stabilito dal D.Lgs. 81/08 (Testo Unico sulla Sicurezza), in particolare:

• Articolo 126 (Parapetti): Obbliga a dotare di robusti parapetti gli impalcati, i ponti di servizio, le passerelle e le andatoie posti ad altezza maggiore di .
• Articolo 146 (Difesa delle aperture): Prescrive l’uso di parapetti normali e tavole fermapiede per le aperture nei solai e nei muri prospicienti il vuoto.
• Allegato IV (Requisiti dei luoghi di lavoro): Al punto 1.7.2, definisce in dettaglio la composizione del cosiddetto “Parapetto Normale”, che deve essere costituito da almeno:
  • Un corrente superiore (o corrimano) a di altezza.
  • Un corrente intermedio.
  • Una tavola fermapiede alta non meno di , aderente al piano di calpestio.

Lo Standard Tecnico: La UNI EN 13374:2019

Mentre il D.Lgs. 81/08 stabilisce i requisiti minimi dimensionali (Allegato IV) per i parapetti tradizionali (spesso realizzati in legno in cantiere), l’idoneità, la resistenza e la prestazione dei parapetti prefabbricati moderni sono definite dalla norma tecnica armonizzata UNI EN 13374:2019 (“Sistemi temporanei di protezione dei bordi”).

Questa norma, fondamentale per l’immissione sul mercato e l’impiego dei sistemi prefabbricati, classifica i parapetti in tre classi principali in funzione dell’angolo di inclinazione () della superficie di lavoro:

Classe (UNI EN 13374)	Inclinazione Massima ()	Requisiti di Resistenza	Applicazione Tipica
A		Solo carichi statici (resiste all’appoggio)	Superfici piane, solai, impalcati.
B		Carichi statici + basse forze dinamiche	Tetti a bassa pendenza, ove è possibile lo scivolamento.
C		Carichi statici + forze dinamiche elevate	Tetti a forte pendenza, ove è richiesto l’arresto della caduta.

Nota: La scelta della classe di parapetto deve essere sempre coerente con il livello di rischio e la pendenza della superficie, come valutato nel POS/PSC.

Tipologie e Componenti

Parapetti Tradizionali vs. Prefabbricati

1. Parapetti tradizionali (Art. 126 / All. IV D.Lgs. 81/08): Sono costruiti direttamente in cantiere, generalmente in legno. Devono rispettare scrupolosamente le misure e le resistenze minime del “Parapetto Normale” (altezza , tavola fermapiede , ecc.).
2. Parapetti prefabbricati (UNI EN 13374): Sono sistemi modulari in acciaio o alluminio, prodotti industrialmente e certificati. Offrono maggiore rapidità di montaggio e un’affidabilità prestazionale certificata da prove statiche e dinamiche. Sono la soluzione preferibile sui tetti inclinati, dove la Classe B o C è obbligatoria per assorbire l’energia di caduta.

Elementi costitutivi (generali)

Indipendentemente dalla tipologia, i parapetti sono composti da:

• Corrente principale (corrimano): L’elemento più alto.
• Corrente intermedio: Situato a metà altezza.
• Montanti (struttura di supporto): Le aste verticali fissate al bordo.
• Tavola fermapiede: Elemento inferiore che previene la caduta di materiali e utensili.
• Ancoraggio: Sistema di fissaggio alla struttura ospitante, la cui resistenza è determinante per la sicurezza complessiva del sistema.

Obblighi di gestione e manutenzione

L’impiego dei parapetti richiede una gestione rigorosa in cantiere:

• Marche e documentazione: I sistemi prefabbricati devono recare un’etichetta leggibile che indichi la classe di appartenenza (A, B o C) e il riferimento alla UNI EN 13374. L’utilizzatore deve avere a disposizione il manuale d’uso e montaggio fornito dal fabbricante.
• Ispezioni: I parapetti devono essere sottoposti a ispezioni visive regolari per verificare l’assenza di danni (deformazioni, corrosione) e l’integrità degli ancoraggi, in particolare dopo eventi atmosferici rilevanti (es. forti venti).
• Formazione: Il personale addetto al montaggio, smontaggio e alla verifica dei parapetti deve essere adeguatamente formato e addestrato sulle procedure di sicurezza e sulle istruzioni del fabbricante.

In conclusione, l’adozione dei parapetti temporanei è un elemento non negoziabile della sicurezza nei lavori in quota. La corretta scelta, basata sulla UNI EN 13374, e la verifica costante della loro conformità ai requisiti geometrici e di resistenza del D.Lgs. 81/08 sono i pilastri per prevenire gli infortuni derivanti dalla caduta dall’alto.

BINARI RIGIDI PER BAIE DI CARICO

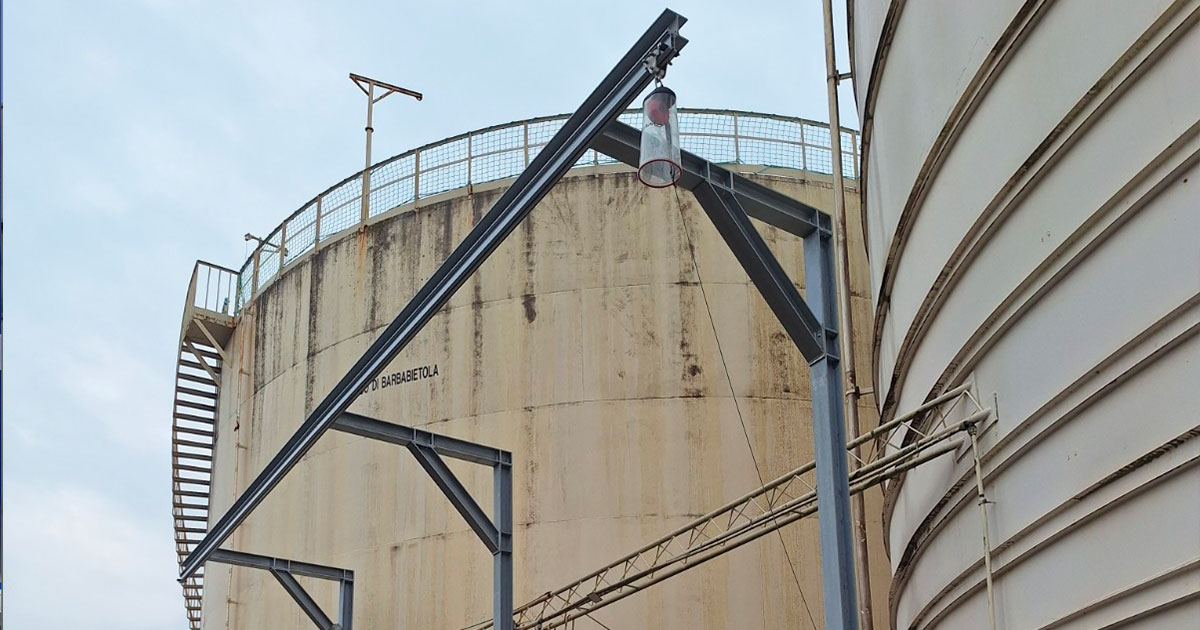

Linee vita su binario rigido (tipo D): sicurezza ottimale nelle baie di carico

L’accesso alla sommità di autocisterne o autocarri per le operazioni di carico, scarico, campionamento o manutenzione è un’attività che rientra a pieno titolo nei lavori in quota. Data la natura del rischio (altezza ridotta, superficie di appoggio spesso scivolosa e stretta) e la necessità di un intervento immediato in caso di caduta, la soluzione tecnica più efficace e utilizzata è il sistema di ancoraggio lineare rigido, classificato come Tipo D dalla normativa europea.

Il sistema Tipo D risponde all’esigenza primaria delle baie di carico: ridurre al minimo la “freccia” di caduta per evitare l’impatto del lavoratore con la struttura sottostante o con il veicolo stesso.

Riferimenti normativi essenziali

L’impiego e la certificazione di questi sistemi sono regolamentati da normative precise:

1. UNI EN 795:2012: Questa norma europea classifica i dispositivi di ancoraggio per i dispositivi di protezione individuale (DPI) contro le cadute dall’alto. Il Tipo D è specificamente definito come un dispositivo di ancoraggio su rotaia rigida orizzontale.
2. UNI 11578:2015: Questa norma italiana specifica i requisiti per i sistemi di ancoraggio permanenti installati su strutture, confermando l’idoneità del Tipo D per installazioni stabili in ambiente industriale.
3. CEN/TS 16415:2013: (Specifiche tecniche) Riguarda l’utilizzo dei dispositivi di ancoraggio da parte di più utilizzatori simultaneamente, un requisito spesso necessario nelle grandi baie di carico.

Caratteristiche tecniche e vantaggi del sistema Tipo D

A differenza delle linee vita flessibili a cavo (Tipo C), il sistema a binario rigido (Tipo D) offre una soluzione tecnologicamente superiore per le aree a basso battente libero da terra (altezza ridotta).

1. Rigidità strutturale e “Freccia Zero”

Il vantaggio cruciale del Tipo D risiede nella sua rigidità. Essendo costituito da un profilo metallico estruso (spesso in lega di alluminio o acciaio inox), la rotaia non si flette in caso di caduta.

• Impatto sulla caduta: La deformazione del sistema (la “freccia”) in caso di arresto è prossima allo zero. Questo è vitale nelle baie di carico dove lo spazio verticale tra il punto di ancoraggio e l’autocisterna o il suolo è spesso limitato (anche meno di ).
• Salvaguardia dell’Operatore: L’eliminazione della freccia riduce drasticamente l’altezza di caduta, prevenendo così l’impatto a terra o contro ostacoli intermedi, e limitando lo spazio libero richiesto (fattore di caduta).

2. Componentistica e materiali

I sistemi Tipo D sono progettati per la lunga durata e l’ambiente industriale:

• Materiali: La rotaia è tipicamente in alluminio estruso (Lega 6063) per combinare leggerezza, resistenza e resistenza alla corrosione, oppure in acciaio inox.
• Navetta (trolley): L’operatore si collega alla rotaia tramite una navetta o cursore scorrevole. Questo elemento segue l’operatore senza attriti, senza dover disconnettersi per superare i punti di fissaggio intermedi, garantendo la continuità dell’ancoraggio.
• Supporti: L’interasse tra i supporti può essere notevolmente ampio (fino a o a seconda del produttore e del carico), riducendo i vincoli strutturali e facilitando l’installazione.

3. Applicazione in baia di carico

Nelle baie di carico, il sistema Tipo D viene generalmente installato in diverse configurazioni:

• Montaggio a sbalzo (o a pensilina): La rotaia è fissata a una struttura portante esterna (spesso un portale metallico o un braccio estensibile) che sporge sopra l’area di accesso del camion.
• Portali autoportanti: Strutture indipendenti che sostengono il binario e possono essere progettate per essere spostate, offrendo flessibilità tra diverse postazioni di carico/scarico.

Integrazione con i DPI e gestione del rischio

Il sistema anticaduta rigido (Tipo D) è un Dispositivo di Protezione Collettiva (DPC) che richiede l’uso di un Dispositivo di Protezione Individuale (DPI) per l’operatore.

• DPI Compatibili: Il lavoratore deve collegare la propria imbracatura di sicurezza (UNI EN 361) alla navetta tramite un cordino o, preferibilmente, un dispositivo anticaduta retrattile (UNI EN 360). L’uso del retrattile, in combinazione con la freccia zero del sistema D, minimizza ulteriormente la distanza di caduta e l’entità dello shock trasmesso al corpo.
• Progettazione Personalizzata: La progettazione di ogni sistema Tipo D deve essere specifica per la baia di carico, considerando l’altezza esatta della struttura, il tipo di camion utilizzato (autobotti, cassoni) e l’area di lavoro effettiva sulla sommità del mezzo. Il progetto deve essere dimensionato da un ingegnere per sostenere i carichi previsti e per garantire il rispetto dei requisiti di tirante d’aria libero.

In conclusione, l’adozione di un sistema anticaduta rigido su binario (Tipo D) è la misura più robusta e performante per garantire la sicurezza del personale che opera sulla parte superiore dei mezzi di trasporto in ambito industriale, trasformando un’area ad alto rischio di caduta in un ambiente di lavoro protetto ed efficiente.

ACCESSI MACCHINARI

L’accesso in sicurezza su macchinari industriali

L’approccio alla sicurezza nell’accesso ai macchinari deve seguire la gerarchia stabilita dalla normativa: eliminazione del rischio (progettazione), protezione collettiva (DPC) e, solo in ultima istanza, protezione individuale (DPI).

Le soluzioni per l’accesso in sicurezza si dividono principalmente tra strutture fisse integrate nel macchinario (es. scale fisse) e strutture mobili esterne (es. scale a piattaforma e portali).

1. Scale fisse e piattaforme integrate (soluzioni fisse)

Queste soluzioni sono installate in modo permanente sul macchinario o sull’impianto e sono regolamentate dalla serie di norme UNI EN ISO 14122 (“Sicurezza del macchinario – Mezzi di accesso permanenti al macchinario”).

Soluzione	Normativa di Riferimento	Caratteristiche Chiave	Applicazione Tipica
Scale a Gradini	UNI EN ISO 14122-3	Pendenza compresa tra e . Offrono il massimo comfort e sicurezza.	Accesso frequente a piani di lavoro, passerelle, grandi macchinari.
Scale a Pioli	UNI EN ISO 14122-4	Pendenza tra e (verticali). Richiedono l’uso di gabbie (crinolini) per altezze superiori a e misure anticaduta.	Accesso occasionale a silos, serbatoi, cisterne fisse o punti di ispezione.
Passerelle e Piattaforme	UNI EN ISO 14122-2	Garantiscono una superficie di lavoro stabile e livellata, protetta da parapetti normali.	Punti di carico/scarico fluidi, manutenzione di motori, valvole o quadri elettrici in quota.

Requisito fondamentale: Tutti i mezzi di accesso fissi devono essere dotati di parapetti normali conformi all’Allegato IV del D.Lgs. 81/08 e alla UNI EN ISO 14122 (corrente superiore, corrente intermedio e tavola fermapiede).

2. Soluzioni mobili per accesso (scale e piattaforme esterne)

Quando l’accesso non è fisso, il macchinario è mobile (es. autobotti) o l’area di intervento è variabile, si ricorre a sistemi mobili esterni.

A. Scale e piattaforme mobili (carrelli scala)

Questi sistemi sono carrelli dotati di gradini e una piattaforma finale. Sono i più versatili per la manutenzione e l’ispezione in aree estese:

• Caratteristiche: Struttura robusta (spesso in alluminio o acciaio) con ruote bloccabili. La piattaforma di lavoro è sempre dotata di parapetto integrale.
• Normativa: Devono rispettare i requisiti di stabilità, carico e dimensionali del D.Lgs. 81/08 (Allegato IV) per le piattaforme e, per l’uso come ponte su ruote, le indicazioni per i trabattelli (UNI EN 1004), in particolare per l’altezza.
• Vantaggio: Permettono al tecnico di salire con gli utensili e avere una base stabile e protetta da cui operare, rispettando il principio della protezione collettiva.

B. Portali e bracci anticaduta (sistemi Tipo D e C)

Questi sono i sistemi preferiti per la messa in sicurezza dei veicoli come autocisterne e autocarri (baie di carico), poiché offrono libertà di movimento vincolando l’operatore dall’alto.

Soluzione	Tipologia di Ancoraggio	Vantaggi Chiave	Note Tecniche
Portali e Bracci con Rotaia Rigida (Tipo D)	Linea Vita Rigida (UNI EN 795 Tipo D)	Zero Freccia: Ideale per altezze di caduta ridotte, previene l’impatto con il veicolo.	Installazione permanente a terra o su struttura, con bracci estensibili/a sbalzo. L’operatore utilizza un DPI retrattile connesso al carrello scorrevole.
Portali e Bracci con Cavo Flessibile (Tipo C)	Linea Vita Flessibile (UNI EN 795 Tipo C)	Copertura di lunghezze maggiori con costi di installazione inferiori (rispetto al Tipo D).	La flessione del cavo richiede un battente libero da terra maggiore; la soluzione Tipo D è spesso preferita per l’accesso ai camion.

Il ruolo dei portali: I portali creano una struttura a ponte sopra il punto di accesso del veicolo. L’operatore, salendo sul camion, si aggancia immediatamente al sistema di ancoraggio orizzontale (Tipo D o C) che copre l’intera lunghezza di lavoro, garantendo così una protezione continua.

Conclusioni e obblighi per il Datore di Lavoro

La scelta della soluzione più adatta è sempre demandata alla valutazione dei rischi (DVR), che deve tenere conto di:

1. Frequenza d’uso: Accesso occasionale (scala a pioli) o frequente (scala a gradini/piattaforma).
2. Altezza di lavoro e spazio libero: Determinante per la scelta tra sistemi rigidi (Tipo D) e flessibili (Tipo C).
3. Ambiente: Corrosivo, atmosferico, o con rischio esplosione (ATEX), che influenzerà i materiali di costruzione.

In sintesi, per l’accesso in sicurezza su macchinari:

• Per la manutenzione frequente in punti fissi: Scale e piattaforme fisse (UNI EN ISO 14122).
• Per l’accesso a mezzi mobili (baie di carico): Portali con Linea Vita Rigida Tipo D, che minimizza i rischi di impatto.
• Per la manutenzione occasionale in punti variabili: Scale/piattaforme mobili carrellate.

LINEE VITA

Le linee vita: sistemi di ancoraggio e sicurezza nei lavori in quota

Le linee vita, note tecnicamente come sistemi di ancoraggio lineare, sono dispositivi di protezione individuale (DPI) e collettiva (DPC) essenziali per garantire la sicurezza del personale che lavora in quota su coperture, facciate, ponti o grandi strutture industriali. Il loro scopo primario è quello di fornire un punto di ancoraggio continuo al quale l’operatore può collegare il proprio dispositivo anticaduta, prevenendo cadute gravi o mortali.

La loro adozione non è facoltativa, ma è imposta dalla normativa sulla sicurezza sul lavoro, in particolare dal D.Lgs. 81/08 (Testo Unico sulla Sicurezza), che obbliga il datore di lavoro a predisporre misure di prevenzione e protezione dai rischi.

La base normativa: UNI EN 795 e UNI 11578

In Italia, la progettazione, l’installazione e l’uso delle linee vita sono regolamentati da un quadro normativo specifico:

1. UNI EN 795:2012 (dispositivi di ancoraggio): Questa è la norma europea fondamentale che specifica i requisiti, i metodi di prova e le istruzioni per l’uso e la marcatura dei dispositivi di ancoraggio progettati esclusivamente per l’uso con DPI contro le cadute dall’alto. La norma classifica i dispositivi in cinque tipi (dalla A alla E) in base alla loro natura e installazione.
2. UNI 11578:2015 (sistemi permanenti): È la norma nazionale che estende e specifica i requisiti per i dispositivi di ancoraggio di tipo permanente installati sulle costruzioni civili e industriali.

Classificazione dei sistemi di ancoraggio (UNI EN 795)

La classificazione è cruciale per la scelta del sistema più idoneo:

• Tipo A (punti singoli fissi): Ancoraggi puntuali che richiedono il fissaggio strutturale (es. piastre, Golfari, pali sottotegola). Sono utilizzati per lavori circoscritti o come punti di accesso alla linea principale.
• Tipo B (ancoraggi provvisori): Ancoraggi trasportabili e portatili che possono essere rimossi senza l’uso di attrezzi (es. treppiedi, ventose, funi temporanee).
• Tipo C (linea flessibile orizzontale): Sistemi composti da una fune d’acciaio (o altro materiale flessibile) che si estende tra due o più ancoraggi strutturali. Sono la tipologia più diffusa sulle coperture.
• Tipo D (linea rigida orizzontale): Sistemi su binario o rotaia rigida. Offrono una deflessione minima in caso di caduta e sono ideali per aree con altezza limitata (es. baie di carico per autocisterne).
• Tipo E (corpi morti): Ancoraggi a peso (zavorra) che si reggono solo per gravità e attrito, non richiedendo fissaggi alla struttura. Utilizzati su coperture piane e impermeabilizzate.

La linea vita flessibile (Tipo C): la soluzione più diffusa

I sistemi di Tipo C sono il cuore della protezione anticaduta su tetti e coperture. La loro caratteristica principale è la flessibilità della fune, che, pur offrendo un percorso continuo, si deforma in caso di caduta.

Aspetti critici della progettazione

La corretta progettazione di un sistema Tipo C deve tenere conto di diversi fattori dinamici, soprattutto la “Freccia” e il “Tirante d’Aria”:

1. La Freccia (deflessione): È la distanza massima di abbassamento della fune in caso di arresto di una caduta. Essa dipende dalla tensione iniziale del cavo, dalla lunghezza della campata e dal peso dell’operatore.
2. Tirante d’aria libero (criterio di caduta): È lo spazio verticale minimo richiesto sotto l’operatore, calcolato come la somma di:

Questo calcolo è cruciale per garantire che l’operatore non impatti con ostacoli sottostanti (es. il pavimento o la falda inferiore del tetto).

3. Resistenza strutturale: I supporti e gli ancoraggi intermedi devono essere dimensionati per resistere alle forze estreme generate dall’arresto della caduta (che possono superare i ).

Il processo di messa in sicurezza

L’installazione e la gestione di una linea vita sono processi che richiedono professionalità e documentazione rigorosa:

1. Progettazione e documentazione

Il progetto deve essere elaborato da un tecnico abilitato (ingegnere o architetto) e deve includere:

• Calcolo strutturale: Verifica dell’idoneità della struttura ospitante (travi, solaio, solette) a sopportare i carichi trasmessi dal sistema di ancoraggio.
• Elaborati grafici: Piante e sezioni che indicano la posizione, la tipologia degli ancoraggi e il percorso da seguire.
• Manuale d’Uso e Manutenzione (MUM): Documento tecnico obbligatorio che illustra le procedure di accesso, l’utilizzo corretto dei DPI, il numero massimo di utilizzatori e le istruzioni di manutenzione.

2. Installazione e certificazione

L’installazione deve essere eseguita da personale qualificato (spesso certificato dai produttori). Al termine, l’installatore rilascia:

• Dichiarazione di corretta posa: Attesta che l’installazione è stata eseguita a regola d’arte e in conformità con il progetto e le istruzioni del fabbricante.
• Certificazione del prodotto: Ogni componente della linea vita deve recare la marcatura CE (dove applicabile) o essere accompagnato dai certificati di prova secondo la UNI EN 795.

3. Uso, ispezione e manutenzione

Una linea vita è efficace solo se mantenuta in perfetta efficienza:

• Ispezioni periodiche: Il sistema deve essere sottoposto a ispezioni visive regolari (es. annuali) e controlli strutturali approfonditi (es. ogni due anni o secondo le indicazioni del produttore), da parte di personale competente.
• DPI associati: L’operatore deve sempre utilizzare l’Imbracatura (UNI EN 361) e un sistema di collegamento (cordino con assorbitore di energia o retrattile ), scelto in base al tirante d’aria.

Le linee vita, in sintesi, non sono semplici cavi, ma complessi sistemi ingegneristici che richiedono una pianificazione meticolosa e una gestione costante per assolvere al loro ruolo fondamentale di salvezza nei luoghi di lavoro in quota.
